1.1 該系列產品采用真空斷路器合分主電路，電動合閘、分勵脫扣、欠壓脫扣或手動脫扣，具有壽命長，維修量少，工作可靠等特點。

   1.2 保護功能全，具有過載、短路、欠壓、風電閉鎖、過壓、三相不平衡、漏電、絕緣監視、故障原因記憶查詢、聯網通訊、電度計量等功能并可外接遠方分勵脫扣按鈕。

   1.3 該裝置核心部分是微電腦，具有強大的數據采集和處理功能，對傳感器二次信號不經過任何變形處理，直接進行高速采樣和實時測算、連續量化處理，所獲信息最接近于真實情況。

   1.4 采用液晶漢顯智能保護器，操作直觀簡便，適用范圍廣，保護精度高。

   1.5 采用晶振計時，所有定時限、反時限延時準確無誤。

   1.6 采用10位A/D采集信號，使測量精度顯著提高，采用均方根值測量計算交流電流和電壓，即使電源波形變形嚴重，干擾大的情況下，也能保證測量精度。

   1.7 具有記憶功能，記錄的累計工作時間最大可達到100萬小時，記錄的累計合閘次數最大可達100萬次，記錄用電度數最大可達1億度，以上各項數據計滿后自動溢出，且停電保持達40年之久, 保存100次的故障記錄以供查詢，能記錄故障原因和故障發生的日期和時間，按后進先出的順序排列，并自動編號，記滿100次后自動清除前98次記錄。

   1.8 具有準確的日期、時鐘功能，在液晶屏的最低行顯示有當前時鐘，可通過按鍵調整；具有背光的液晶屏，在暗處特別醒目，使您一眼可見當前的工作狀態。

   1.9 具有RS-485通訊聯網功能。

二、主要用途及適用范圍

本系列配電裝置適用于煤礦井下及其周圍介質中有甲烷、煤塵等爆炸性混合物氣體的環境中，在交流50Hz，電壓6kV或10kV，電流50A～630A中性點不接地的三相電網中，保護和測量并可作為直接、停止起動高壓電動機之用，一般用于煤礦井下中央變電所或采煤區配電點，作為受電、饋電、聯絡、控制高壓電動機及變壓器等使用。

三、基本參數

   3.1額定電壓：10kV、6kV

   3.2額定電流：50A、100A、150A、200A、250A、315A、400A、500A、630A

   3.3電源額定頻率：50Hz

   3.4工作制：長期工作制

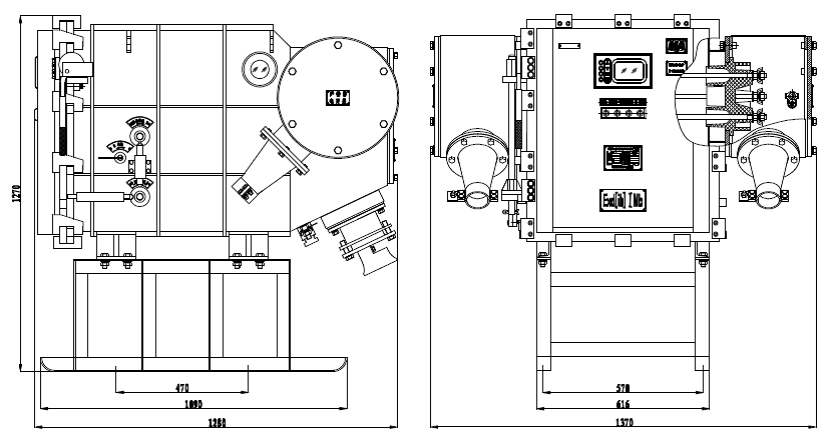

長×寬×高：1280mm×1370mm×1370mm
